KH185平膜型壓力變送器
一、概述:
KH185平膜型壓力變送器采用進口高精度、高穩定性敏感組件，經過高可靠性的放大電路及精密的溫度補償，將被測介質的絕壓或表壓轉換成4~20mA標準信號，高質量的傳感器、精湛的封裝技術以及完善的裝配工藝確儀表及工
業計算機或集散系統接口，實現生產過程的自動測量和控制。廣泛應用于石油、治金、化工、電力、輕工、機械和環保等領域
二、特 點： 三、應 用：
極高的性價比 液壓及氣動控制系統
全焊接結構及不銹鋼隔離膜片 工業過程檢測與控制
防雷擊、防射頻干擾 化工涂料
反向極性保護及限流保護 油漆檢測系統
體積小、外形美觀 泥漿、瀝青、原油
高精度、高穩定性、高可靠性 各種粘稠介質
四、輸出信號:
輸出信號 4~20mA（二線） 1~5V(三線)
工作電壓 DC 12~40V DC12~40V
五、技術參數:
測量介質 與316不銹鋼兼容的各種氣體、液體
量 程 0~100MPa
輸出信號 4~20mA、1~5V
工作電壓 12~40V，標準 DC 24V±5%、紋波小于1%
工作溫度 －20℃~+80℃
相對濕度 0%~100%
負載電阻 電流輸出：≥800Ω，電壓輸出：50KΩ以上
絕緣電阻 ≥2000Ω （DC 1000V）
六、性能參數:
溫度影響：最大量程±1.0% （補償溫度：－10℃~+70℃ ，包括零點和量程總的溫度影響）
穩 定 性：最大量程的0.25% /1年
負載電阻：可忽略不計
過載壓力：2倍于滿量程
精 度：±0.5%（包括非線性、重復性及回差在內的綜合誤差）
防護等級：IP65
七、結構特性:
膜片材料：316不銹鋼
接頭材料：316不銹鋼
外殼材料：304不銹鋼
過程連接：M20×1.5
引線方式：電纜線（標準長度1m）
重 量：約0.3Kg

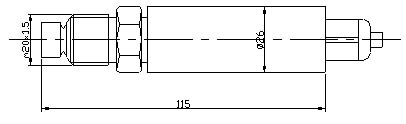

八、結構尺寸:
