鎧裝熱電偶結構圖
2017-05-07 20:50:54 點擊：
熱電偶是工業上最常用的溫度檢測元件之一。鎧裝熱電偶結構圖，廈門科昊為您解答為您解答。
鎧裝熱電偶產品主要由接線盒、接線端子和鎧裝熱電偶組成基本結構，并配以各種安裝固定裝置組成。鎧裝熱電偶分絕緣式和接殼式兩種。

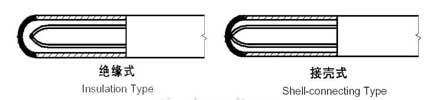

鎧裝熱電偶結構圖
熱電偶的測量端與金屬套管接觸并焊接在一起。適用于測量溫度高、壓力高、腐蝕性較強的介質。
（2）絕緣式
熱電偶的測量端焊接后填以絕緣材料再與金屬套管焊接。適用范圍同接殼式，特點是偶絲與保護金屬套管不接觸，具有電氣絕緣性能。
（3）圓接插式
金屬套管端頭部分的直徑為原直徑的一半，故時間常數更小。
（4）扁接插式
分為接殼型和絕緣型兩種，其時間常數最小，反應速度更快。
鎧裝熱電偶冷端連接補償導線的接線盒的結構，根據不同的使用條件，有不同的式。如簡易式、帶補償導線式、插座式等，選用時可參考有關資料。
由于鎧裝熱電偶具有壽命長、機械性能好、耐高壓、可撓性等許多優點，因而深受歡迎。
、
